圧電デバイス

圧電センサー
PIEZOELECTRIC SENSOR

耐熱・フレキシブル超音波センサー

FEATURE
特長

600℃までの高温下で常時使用可能で、1mm以下の薄さとフレキシブル性を併せ持つ超音波送受センサーです。
高温配管を含む配管の肉厚経時変化(減肉)を複数個所で長期間にわたってモニタリングしたい、といった要望を実現するシステムを提供します。

600℃/36時間連続
超音波パルスエコー厚み測定例

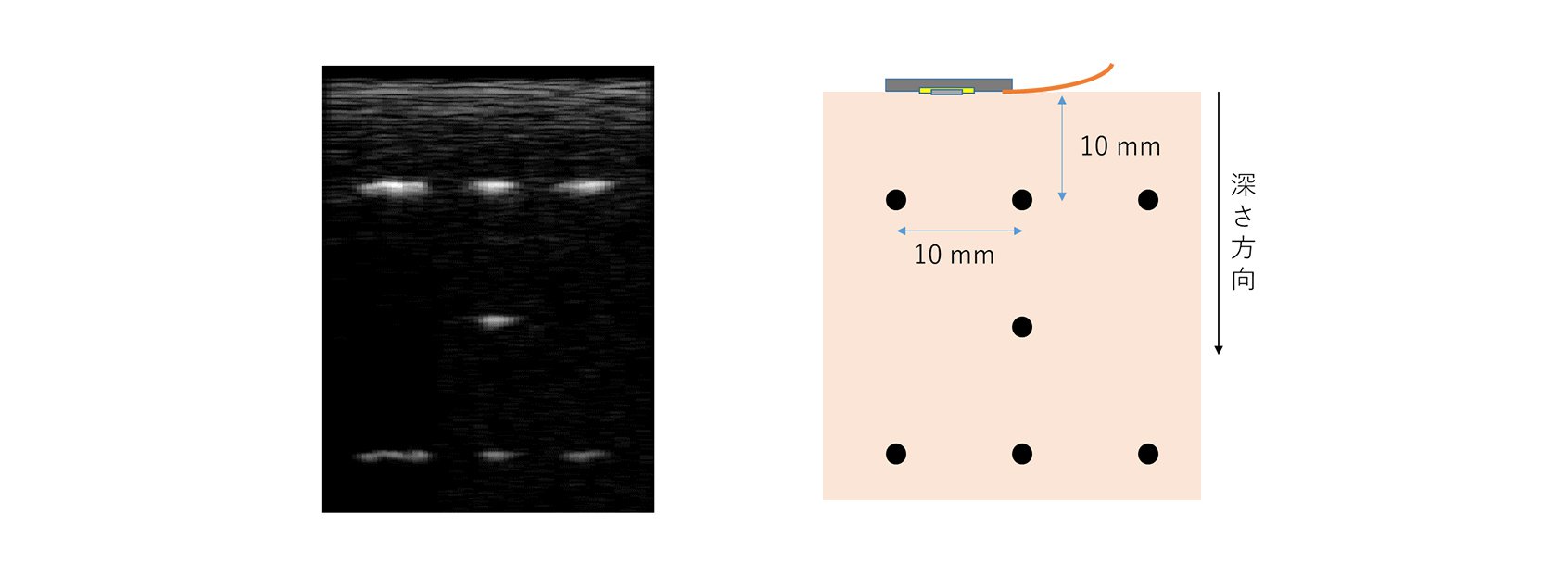

生体模擬ファントム内超音波エコー画像
((株)京都化学 マルチパーパスファントム(ストリングターゲット))

SPEC
仕様

型式 耐熱・フレキシブル超音波センサー
耐熱温度 100~600℃
中心周波数 2~50MHz
測定部厚み 1mm
耐屈曲半径 10mm

耐熱・フレキシブル 感圧/振動センサー

FEATURE
特長

耐熱性・フレキシブル性・薄さだけでなく、セラミックデバイスとしての良好な応答性を持つ感圧/振動センサーです。 モーターやボイラーなど熱源周辺の振動モニタリングのほか、フレキシブル性や薄さを活かして医療/ヘルスケア領域への展開を進めています。

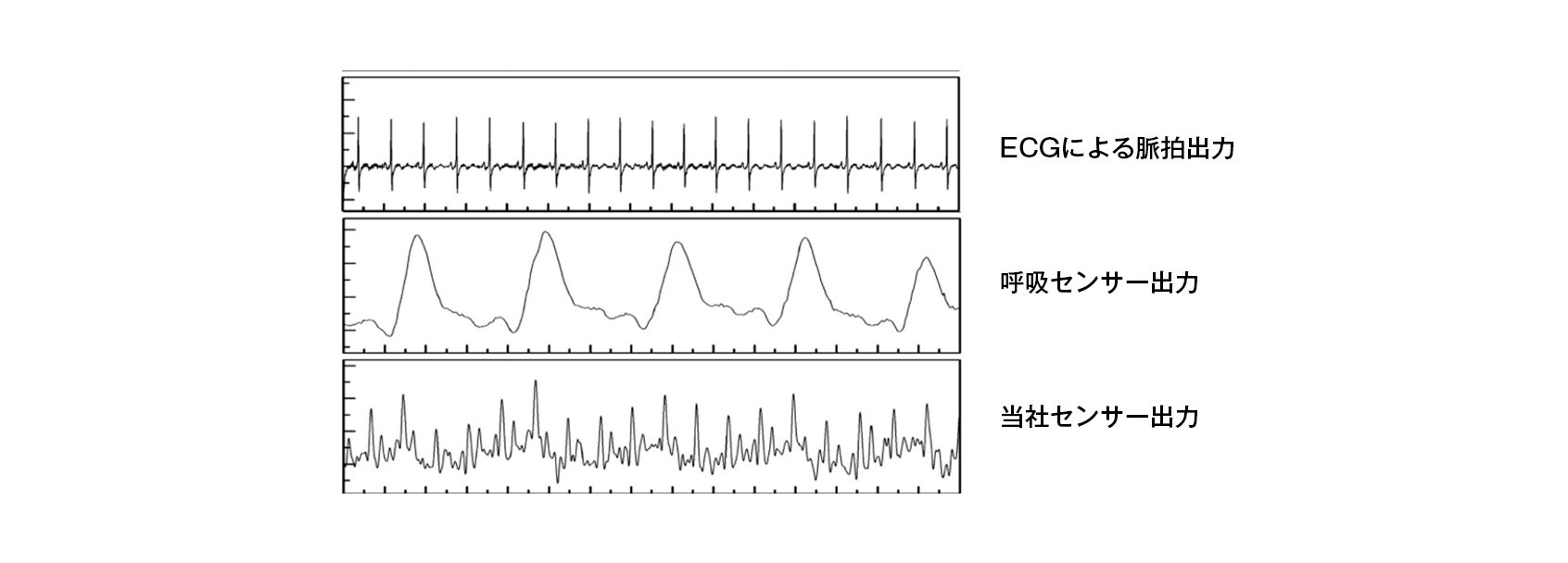

着座時脈波取得例(ECG出力・呼吸センサー出力との比較)

SPEC
仕様

型式 耐熱・フレキシブル 感圧/振動センサー
耐熱温度 100~600℃
測定周波数 100~103Hz
測定部厚み 1mm
耐屈曲半径 10mm

超音波パルサーレシーバーユニット

SPEC
仕様

型式 超音波パルサーレシーバーユニット
測定チャンネル数 8
取得波形時間長 3~22μs
送信中心周波数 2~10MHz
送信電圧 ±10~±80V
受信ゲイン 7.5~55.5db
