製品情報
ホットメルト
ホットメルト用バルブ
ハンドバルブ
MHG700

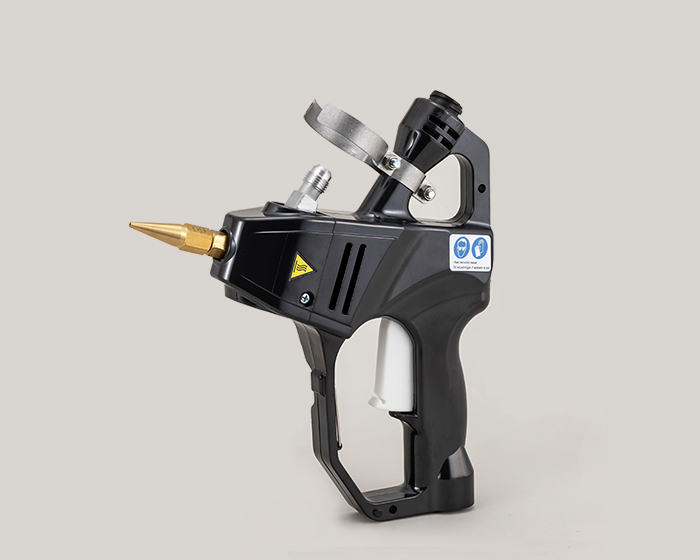

ホース上接続仕様

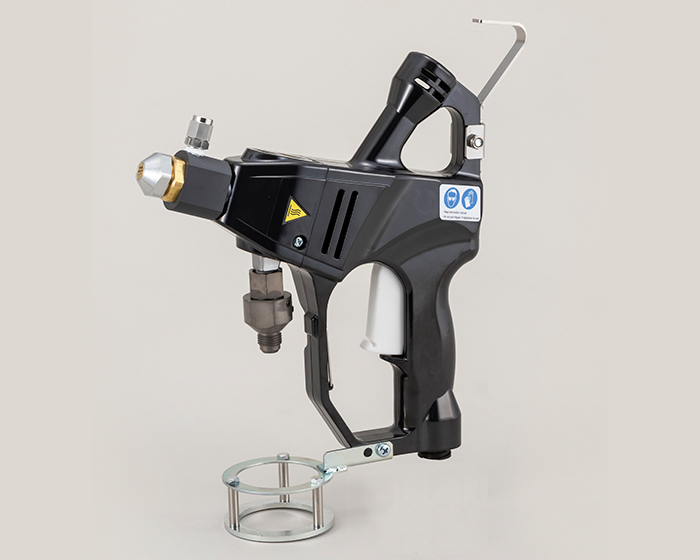

ホース下接続仕様
特許取得済
特長
・“溶け易く”・“詰まりにくい”ハンドバルブを実現
・シール部分に特殊耐熱材料を採用し、耐久性とともに軟化点の高い材料に対応可能
・主要部品を機能的に集約したことにより、容易にメンテナンス可能
・人間工学に基づいたグリップ形状の採用により、ホールド性と快適な作業を実現
・部品の細部まで徹底した軽量化を追求したことにより、ハンドバルブ単体では世界最軽量となる軽さを実現
（当社調べ 2023年12月現在）
・ホースの接続仕様を上下で選択可能
仕様
| 形式 | MHG700 |
|---|---|
| 温度調整範囲 | 40～230℃ |
| ホットメルト最大圧力 | 6.0MPa※１ |
| 電源電圧 | AC220V 単相 50/60Hz |
| スパイラルエア圧力 | 0.05～0.5MPa |
| 外形寸法（上接続仕様/下接続仕様） | W200×D48.4×H241mm / W200×D65×H288mm |
| 質量（上接続仕様/下接続仕様） | 496g/600g（本体のみ） |
※1接着剤、粘度、温度によって異なります。
スイッチハンドバルブ
GE2-220 GS2-220
ビード用

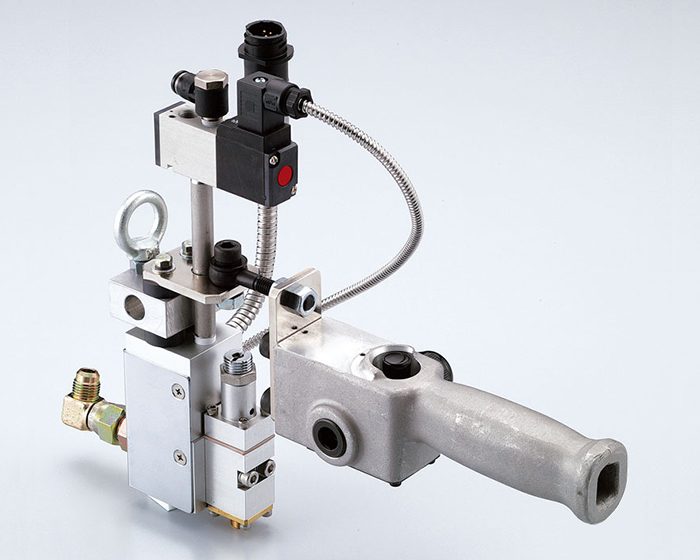

GE2-220
スパイラル用

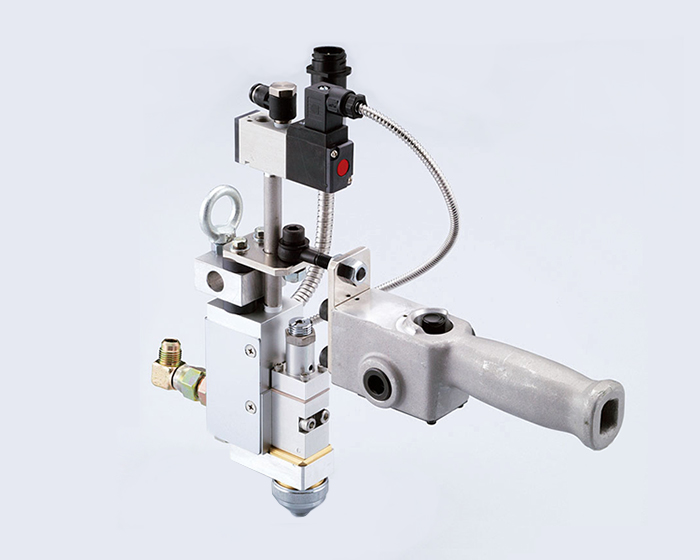

GS2-220
特長
・電磁弁制御による安定吐出（※オプションでタイマー仕様可能）
・作業者がボタンを押すことで吐出
・吐出時間を一定に保ち、品質の安定に貢献
仕様
| 形式 | GE2-220 | GS2-220 |
|---|---|---|
| 温度調整範囲 | 40～200℃ | |
| 適用ホットメルト粘度 | 500～20,000mPa・s | |
| 常用圧力 | 0～5MPa | |
| ヒータ電源/容量 | AC220V単相/175W | |
| 電磁弁電圧 | DC24V | |
| 供給エア圧 | - | 0.3～0.5MPa |
| スパイラルエア使用量 | - | 200L/min（1バルブ当たり） |
| 重量 | 1,450g | |
自動バルブ
MAG300シリーズ MAG500シリーズ MAG600シリーズ

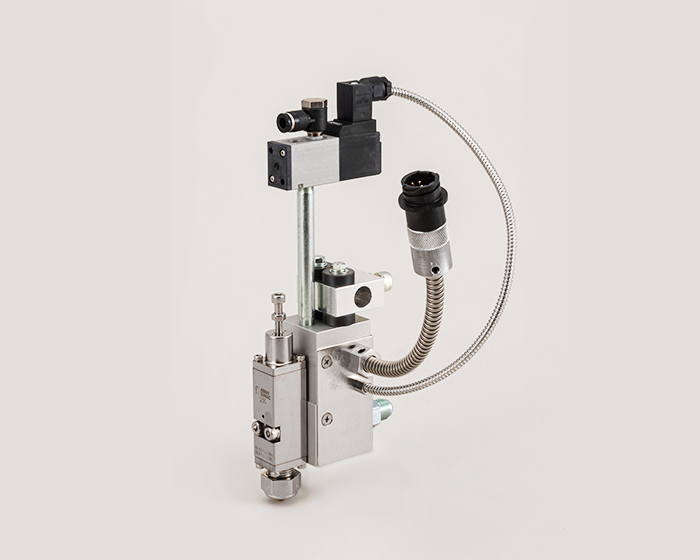

MAG300シリーズ

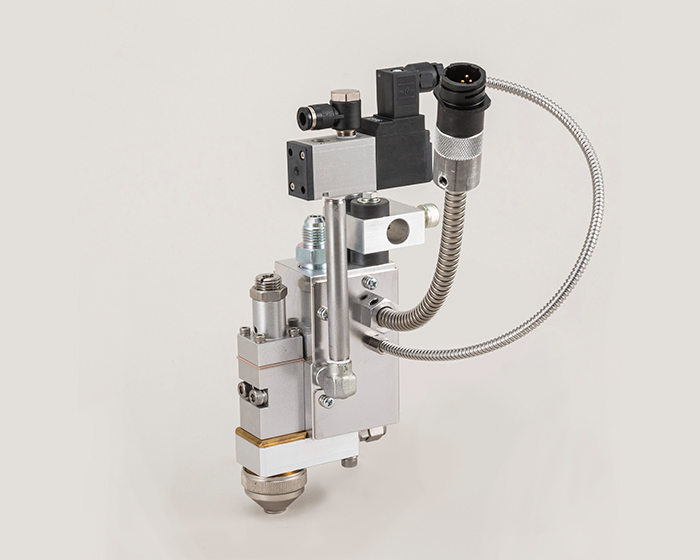

MAG500シリーズ

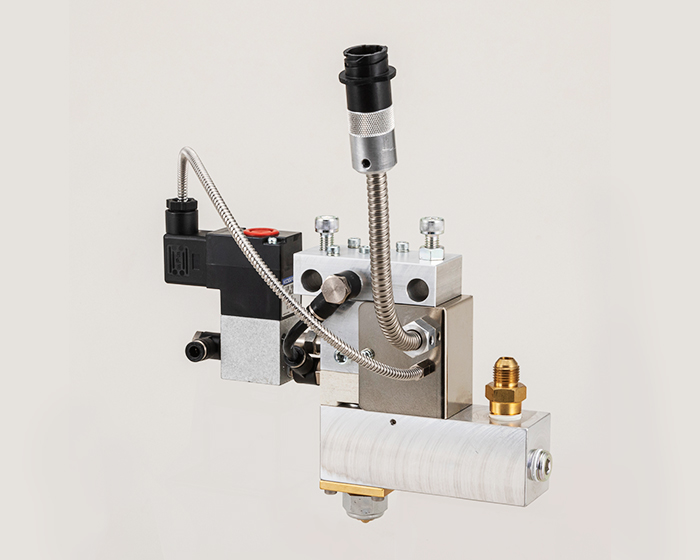

MAG600シリーズ
特長
様々な用途に合わせて選択可能
・MAG300シリーズ：ビード状塗布用
・MAG500シリーズ：スパイラル塗布用
・MAG600シリーズ：高粘度液塗布用
仕様
| 型式 | MAG300シリーズ | MAG500シリーズ | MAG600シリーズ |
|---|---|---|---|
| 温度調節範囲 | 40～200℃ | 40～200℃ | 40～200℃ |
| 適用ホットメルト粘度 | 500～20,000mPa・s※1 | 500～20,000mPa・s※1 | 500～20,000mPa・s※1 |
| 常用圧力 | 0～5MPa | 0～5MPa | 0～5MPa |
| ヒータ電源/容量 | AC220V 単相/175W | AC220V 単相/350W | AC220V 単相/175W |
| 電磁弁電圧 | DC24V | DC24V | DC24V |
| 供給エア圧 | 0.3～0.5MPa | 0.3～0.5MPa | 0.3～0.5MPa |
| スパイラルパターンエア圧 | - | 0.05～0.5MPa | - |
| スパイラルエア使用量 | - | 200L/min（1バルブ当たり） | - |
| 外形寸法 | W119×D100×H203mm※2 | W122×D65×H236mm※2 | W225×D61×H165mm※2 |
| 重量 | 980g※3 | 1200g※3 | 1800g※3 |
※1接着剤によって異なります。
※2型式によって異なります。
※3ホットメルト吐出用電磁弁を含む
