Dr. FORGING

工程設計をサポートするツールです。
をクリックすると説明が表示されます。
※計算結果はあくまで概算値です。このツールにより発生した不具合に対して責任は負いかねます。

体積計算

外形と内形の要素毎の形状パターンから体積計算をします。

外形要素入力

形状を選択し、寸法を入力してください。
※数字は半角で入力してください。

要素1
要素2
要素3
要素4
要素5

内形要素入力

形状を選択し、寸法を入力してください。
※数字は半角で入力してください。

要素1
要素2
要素3
要素4
要素5

外形要素入力、内形要素入力の必要要素の数値入力後、算出ボタンを押してください。

外形要素

要素1

mm3

要素2

mm3

要素3

mm3

要素4

mm3

要素5

mm3

内形要素

要素1

mm3

要素2

mm3

要素3

mm3

要素4

mm3

要素5

mm3

総体積

mm3

加工率計算

加工前後の形状から加工率を計算します。

加工方法

加工方法を選択してください。

加工率計算 絞り加工

※数字は半角で入力してください。

加工前形状
加工後形状

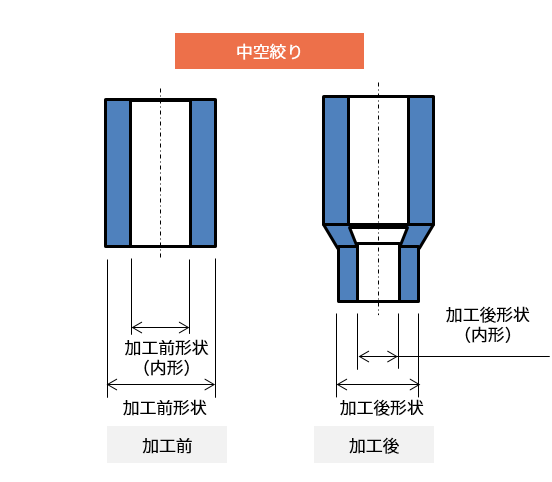

中空絞り加工の場合は、以下の内形も選択及び入力をお願いします。絞り加工の場合は不要です。

加工前形状:内形

中空絞り加工の場合は、以下の内形も選択及び入力をお願いします。絞り加工の場合は不要です。

加工後形状:内形

加工率(断面減少率)

※計算結果はあくまで概算値です。
このツールにより発生した不具合に対して責任は負いかねます。

加工率計算 据込加工

※数字は半角で入力してください。

加工前形状
素材径 mm
素材高さ mm
加工後形状

加工率(据込率)

据込比

※計算結果はあくまで概算値です。
このツールにより発生した不具合に対して責任は負いかねます。

加工率計算 穴明加工

加工前形状
加工後形状

加工率(断面減少率)

※計算結果はあくまで概算値です。
このツールにより発生した不具合に対して責任は負いかねます。

コーン形状計算

据込比2.0~4.5の場合の予備据込の形状を計算します。

線径 ød
mm
据込比

※2.0~4.5

a(ストレート長さ)

mm

b(据込前高さ)

mm

c(テーパ高さ)

mm

øD(円錐台大径)

mm

θ(テーパ角度)

°

※計算結果はあくまで概算値です。
このツールにより発生した不具合に対して責任は負いかねます。

ネジ下径計算

各種JIS2級相当するネジ規格に応じた転造前の狙い寸法を調べる事ができます。

ネジ種:メートルネジ/並目

呼び 2~10
呼び ピッチ 計算結果
MIN MAX
2 0.4 1.67 1.7
2.2 0.45 1.83 1.87
2.3 0.4 1.97 2
2.5 0.45 2.13 2.17
2.6 0.45 2.23 2.27
3 0.5 2.6 2.63
3.5 0.6 3.03 3.06
4 0.7 3.46 3.5
4.5 0.75 3.92 3.96
5 0.8 4.39 4.43
6 1 5.25 5.3
7 1 6.25 6.3
8 1.25 7.07 7.13
9 1.25 8.07 8.13
10 1.5 8.9 8.96
呼び 11~48
呼び ピッチ 計算結果
MIN MAX
11 1.5 9.9 9.97
12 1.75 10.73 10.8
14 2 12.57 12.64
16 2 14.56 14.63
18 2.5 16.23 16.31
20 2.5 18.23 18.31
22 2.5 20.23 20.31
24 3 21.9 21.98
27 3 24.89 24.98
30 3.5 27.56 27.66
33 3.5 30.56 30.65
36 4 33.23 33.33
39 4 36.22 36.32
42 4.5 38.9 39.01
45 4.5 41.9 42
48 5 44.57 44.68

ネジ種:メートルネジ/細目

呼び 4~14
呼び ピッチ 計算結果
MIN MAX
4 0.5 3.57 3.61
4.5 0.5 4.07 4.11
5 0.5 4.57 4.61
5.5 0.5 5.07 5.11
6 0.75 5.41 5.46
7 0.75 6.41 6.46
8 1 7.25 7.3
8 0.75 7.4 7.45
9 1 8.24 8.29
9 0.75 8.4 8.45
10 1.25 9.07 9.13
10 1 9.23 9.29
10 0.75 9.41 9.46
11 1 10.23 10.29
11 0.75 10.41 10.46
12 1.5 10.89 10.96
12 1.25 11.06 11.12
12 1 11.21 11.27
14 1.5 12.89 12.96
14 1 13.21 13.27
呼び 15~25
呼び ピッチ 計算結果
MIN MAX
15 1.5 13.89 13.96
15 1 14.21 14.27
16 1.5 14.89 14.95
16 1 15.21 15.27
17 1.5 15.89 15.96
17 1 16.22 16.28
18 2 16.54 16.62
18 1.5 16.86 16.93
18 1 17.2 17.26
20 2 18.54 18.62
20 1.5 18.86 18.93
20 1 19.2 19.26
22 2 20.53 20.61
22 1.5 20.86 20.93
22 1 21.2 21.26
24 2 22.51 22.59
24 1.5 22.85 22.93
24 1 23.2 23.26
25 2 23.52 23.6
25 1.5 23.85 23.93
25 1 24.2 24.26
呼び 26~35
呼び ピッチ 計算結果
MIN MAX
26 1.5 24.85 24.93
27 2 25.53 25.62
27 1.5 25.85 25.93
27 1 26.22 26.28
28 2 26.52 26.6
28 1.5 26.85 26.93
28 1 27.2 27.26
30 3 27.87 27.97
30 2 28.52 28.6
30 1.5 28.85 28.93
30 1 29.2 29.26
32 2 30.51 30.59
32 1.5 30.85 30.93
33 3 30.87 30.97
33 2 31.53 31.61
33 1.5 31.85 31.93
35 1.5 33.85 33.93
呼び 36~50
呼び ピッチ 計算結果
MIN MAX
36 3 33.87 33.97
36 2 34.51 34.59
36 1.5 34.85 34.93
38 1.5 36.85 36.93
39 3 36.86 36.96
39 2 37.53 37.61
39 1.5 37.87 37.94
40 3 37.86 37.96
40 2 38.51 38.59
40 1.5 38.85 38.934
42 4 39.21 39.32
42 3 39.86 39.96
42 2 40.51 40.59
42 1.5 40.85 40.93
45 4 42.2 42.32
45 3 42.86 42.96
45 2 43.51 43.59
45 1.5 44.85 44.93
48 4 45.19 45.31
48 3 45.85 45.95
48 2 46.5 46.59
48 1.5 46.85 46.92
50 3 47.85 47.95
50 2 48.5 48.6
50 1.5 48.85 48.92

ネジ種:ユニファイネジ/並目

呼び 1未満
呼び ピッチ 計算結果
MIN MAX
(1/4) -20 5.45 5.5
(5/16) -18 6.93 6.98
(3/8) -16 8.4 8.45
(7/16) -14 9.83 9.89
(1/2) -13 11.32 11.39
(9/16) -12 12.8 12.87
(5/8) -11 14.26 14.33
(3/4) -10 17.27 17.34
(7/8) -9 20.26 20.33
呼び 1以上
呼び ピッチ 計算結果
MIN MAX
1 -7 23.2 23.27
1(1/8) -7 26.08 26.15
1(1/4) -7 29.24 29.31
1(3/8) -6 32.03 32.1
1(1/2) -6 35.2 35.27

ネジ種:ユニファイネジ/細目

呼び 1未満
呼び ピッチ 計算結果
MIN MAX
(1/4) -28 5.68 5.72
(5/16) -24 7.16 7.2
(3/8) -24 8.74 8.79
(7/16) -20 10.18 10.23
(1/2) -20 11.76 11.82
(9/16) -18 13.25 13.31
(5/8) -18 14.83 14.89
(3/4) -16 17.89 17.95
(7/8) -14 20.91 20.98
呼び 1以上
呼び ピッチ 計算結果
MIN MAX
1 -12 23.87 23.95
1(1/8) -12 27.05 27.12
1(1/4) -12 30.21 30.29
1(3/8) -12 33.38 33.46
1(1/2) -12 36.55 36.64
