RH

マルチ機能満載の
画期的ヘッダー

2ダイ3ブローヘッダーは様々な製品形状に
応じてトランスファを自在にスイッチできる、
画期的なスイッチヘッダーです。

RH

FEATURE
特長

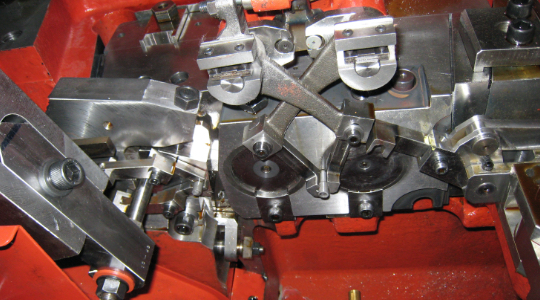

トランスファ

トランスファ

2枚の確動カムによりドライブされる第2トランスファフィンガで、製品ブランクを第1ダイスから第2ダイスへ正確に搬送。

リリービング機構

第2ダイスで第2パンチが打った後、キックアウトピンをわずかに後方に移動させる装置です。この装置により、第3パンチでの成形時ショルダ製品のコーナー部をよりシャープにする事ができます。

プッシング機構

第2ダイスで第2パンチが打った後、キックアウトピンをわずかに前方に移動させる装置です。この装置により特殊な金型を使用せずに、シンプルなレイアウトにて貫通製品の圧造が可能になりました。リリービング機構、様々な製品形状に応じてトランスファタイプとトランスファレスタイプへの切り替えがワンタッチでOK。プッシング機構は、製品形状に応じてワンタッチ切り替えで使用できます。

PRODUCT
圧造製品

フランジボルト

フランジボルト

楕円頭製品

楕円頭製品

段付きシャフト

段付きシャフト

SPEC
仕様

2Die 3Blow Headers

仕様項目(単位) RH-60 RH-80 RH-120
最大切断径(mm) 8.5×55 11×65 15×115
KO量(mm) 55 1st/80・2nd/65 1st/130・2nd/100
生産数(spm) 200 150 120
