製品情報
特長
静電コントローラ(TCV100)は、制御盤内取付仕様です。制御盤に取付してご使用ください。

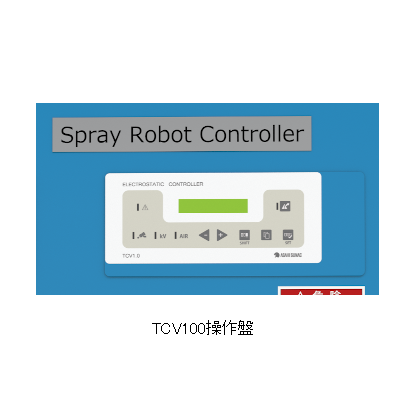

TCV100操作盤
ピクトグラムを使用した操作盤にて誰でも直感的に操作できるようになっています。
仕様
| 名称 | 静電コントローラ | ||
| 品番 | E-010590 | ||
| 型式 | TCV100 | ||
| 接続ガン |
近接丸吹エア静電自動ガン(EAB600) (+30kV、-30kV) ※2種類のカスケードを内蔵する仕様 |
||
| 接続ガン数 | 1丁 | ||
| 安全装置 |
定電流保護回路 絶対値電流検出型遮断回路(OCL) 変化量電流検出型遮断回路(di/dt、WAOCL) 送電電流異常警報回路 帰還電流異常警報回路 エア流量異常警報回路 |
||
| 無負荷発生電圧 | DC+30kV、DC-30kV | ||
| 定格出力 | DC+33kV、DC-33kV | ||
| 入力電源 | DC24V | ||
| 送電電圧 | 最大 AC24V | ||
| 送電周波数 | 20kHz±1kHz | ||
| 動作温度範囲 | 0℃～40℃ (ただし結露なきこと) | ||
| 動作湿度範囲 | 10～80％RH以下 (ただし結露なきこと) | ||
| 接続エア圧力 | 0.40～0.50MPa (Φ12エアチューブにて供給) | ||
| 最大消費エア量 |
300L/min(ANR) 霧化エア：最大200L/min パターンエア：最大100L/min |
||
