製品情報
特長
小型ガンヘッドにより、自動車ドア内板部等狭い部位への近接塗装が可能で、塗り込み性や塗着効率が向上します。
角度のついたガン先によってロボットの可動範囲拡大と狭溢部への面直アクセス性が向上し、優れた入り込みと高い塗着効率を実現しました。
均一なスプレーパターンが得られる新設計ノズルにより、塗料削減と美しい仕上がりを実現します。
丸パターンにより、オーバースプレイと切り返し時間を低減できます。
平パターンの取り付けが可能で、塗装処理範囲の広い場所にも適応します。
ダンクバルブを内蔵し、色替時の洗浄性を向上させました。
塗料経路の絶縁が不要で、低い電圧でも効率よく水性塗料を帯電させることができます。(EAB400WBR)
仕様

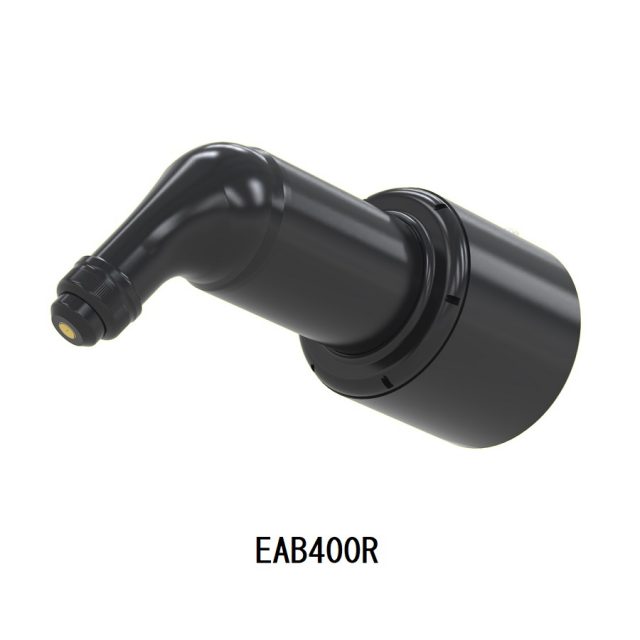

| 型式 | EAB400R | EAB400WBR |
| 最高液圧力 | 0.6MPa | |
| 最高エア圧力 | 0.6MPa | |
| 最高印加電圧 | DC-60kV | DC-30kV |
| 寸法(φ×L)(mm) | φ142×362 | φ142×348 |
| 質量 | 3.1kg | 3.3kg |
| 静電コントローラ | BPS260(別売) | |
導入事例
No.433
2024年05月
ダウンロード

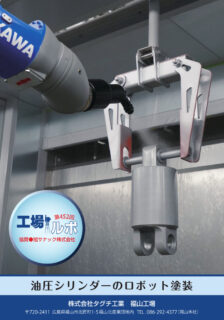

油圧シリンダーのロボット塗装
- 使用塗料 ：
- 液体塗料
紹介文を読む
各種油圧シリンダーの製造などを行う同社は、塗装工程における納期や手吹き塗装による品質のバラツキ問題を解決するため、ロボットによる新規塗装ラインを構築しました。ロボットとガン先に角度がついており、少ないロボット動作で塗装ができるEAB400Rとの組み合わせにより、塗装品質は安定し、不良率が大きく削減できました。今回は自動化によって作業者の負担が大幅に軽減され、リードタイムの短縮を実現した事例です。
