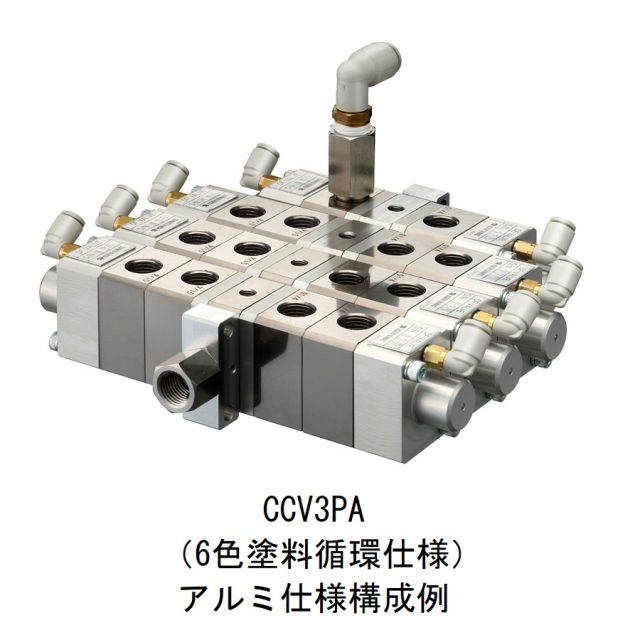

| 名称 | CCV2PA | CCV3PA | CCV2PS | CCV3PS |
|---|---|---|---|---|
| 接液部金属仕様 | アルミ | ステンレス | ||
| 搭載バルブ仕様 | 2Pバルブ | 3Pバルブ | 2Pバルブ | 3Pバルブ |
| オペレートエア圧力 | 0.3～0.5MPa | 0.4～0.5MPa | 0.3～0.5MPa | 0.4～0.5MPa |
| 使用流体圧力 | 0～1.2MPa | |||
| 最大流量 | 1,500mL/min（塗料圧力0.5MPa 粘度80mPa･s＝約30秒/FC#4 | |||
製品情報
特長
環境にやさしい
バルブ内部は塗料溜りが少ない構造により、色替え時の洗浄溶剤が少量で済みます。
コストダウンに貢献
小型・軽量化設計により、ガンの近くに設置できるため、色替え時の廃塗料と洗浄溶剤が大幅に削減できます。
容易なメンテナンス性
バルブの脱着・分解が簡単で、部品交換が短時間で容易にできます。
ランニングコスト低減
耐久性に優れた新設計のダイアフラム，ニードル，シートの採用により、ランニングコスト低減に貢献できます。
使いやすさの追求
小型・軽量化設計により、小型塗装ロボットへの取付けも容易にできます。
仕様変更が容易
分割連結式マニホールドの採用により、レイアウトの変更やバルブの色追加が容易にできます。
仕様
導入事例
No.417
2022年07月
ダウンロード
金属製品の静電塗装
- 使用塗料 ：
- 液体塗料
紹介文を読む
塗装専業の同社は、旧設備導入から約20年が経ち、老朽化によるゴミやブツの増加と塗着効率の悪化から所定膜厚維持が困難となっており、手吹きによる補正に時間と労力が増加していたため、新規システムを導入しました。塗り込み性が向上したことで常時4名いた手吹き作業者はワークによって1～2名削減でき、作業者負担が軽減され、機械率は1割から4割に向上しました。また、高い塗着効率を実現する自動ガンによって塗料使用量は20%削減されました。
概要へ戻る
No.413
2022年03月
ダウンロード
配電盤の粉体･溶剤塗装
- 使用塗料 ：
- 液体塗料,粉体塗料
紹介文を読む
配電制御システムメーカーである同社は、増産体制の確立と更なる品質向上を目的に塗装ラインを設置。粉体塗装では高い塗着効率により仕上がりの肌感が向上、均一な塗装品質の確保や塗料使用量の適正化を達成。清掃も容易になりました。溶剤塗装では安定した微粒化とスムーズな色替えにより塗装効率が向上。作業者から操作性が抜群と好評の声をいただき、約20%の生産性向上を果たした事例です。
概要へ戻る
No.411
2022年01月
ダウンロード
野菜洗浄機の静電塗装
- 使用塗料 ：
- 液体塗料
紹介文を読む
野菜洗浄機等の製造･販売を行う同社は既存設備の老朽化による不具合や生産性向上などを目的に新システムを導入。複雑形状のワークがランダムに流れるため、形状認識機能による適切なスプレーカットを実施し高性能ガンを搭載した結果、塗料使用量約30%削減。また補正時間が大幅減少し作業者負担が軽減された他、安定した塗料供給により廃塗料と洗浄溶剤が削減されるなど大きく改善された事例です。
概要へ戻る
