粉体自動ガン

デュアル電界方式静電粉体自動ガン ECDa

ECDa

  • 産業機械
  • 住宅設備
  • 電気機器
  • 塗料使用量削減
  • 塗装品質向上
  • 省人/自動化

塗料使用量の削減と共に美粧仕上げを両立した粉体自動ガンです

MOVIE
動画

  • EcoDual

FEATURE
特長

塗料使用量削減

 塗料への帯電効率が高く、塗着効率が従来比最大10%向上した結果、塗料使用量の削減効果が期待でき、さらに補正量が減少されます。

 加えて捨て吹きのみの場合、産廃量の削減も期待できます。

仕上がり性向上

 高い帯電効率を保ちながら、フリーイオンの発生を抑え、逆電離現象(静電反発)の少ない平滑な仕上がり面を実現します。

リコート性向上

 デュアル電界により、逆電離現象(静電反発)が少ないため、リコート時にも平滑な塗膜に仕上がります。

塗装時間の短縮

 最大吐出量が約350g/minとなり、短時間でより多くの塗料を付着させることができ、作業効率が向上します。

パターン幅の拡充

 平面から奥行まで、被塗装物や工程に合わせたノズルを選択でき、パターン変更が可能です。

清掃時間の短縮

 ガンボディのシームレス構造により、清掃時間を短縮しました。

デュアル電界方式とは

SPEC
仕様

シリーズ名称

EcoDual

型式 ECDa
噴出量 ※1 標準使用範囲:50~350g/min
最大印加電圧 DC-80kV
最大電流値 80μA
対応コントローラ型式 BPS900a
外形寸法(L×W×H) ※2 386×66×69 mm
質量 ※3 496g

※1 インジェクタ、塗料、ホースにより異なります。
※2 ノズル・カバー含まず
※3 ノズルマズル・ガンケーブル含まず



OPTION

オプション

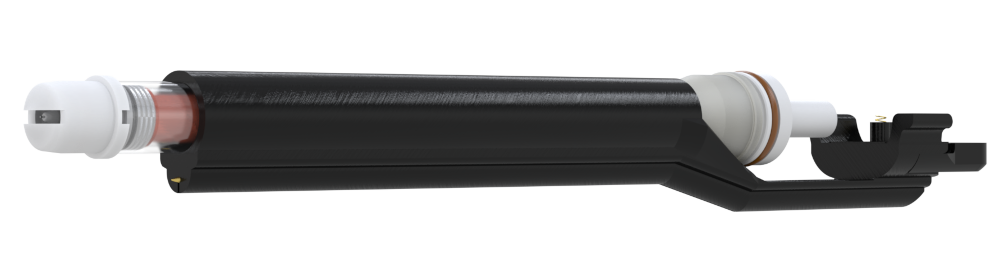

製品名 ロングマズル【フラット】
外観イメージ
仕様(長さ) 150㎜ 300㎜ 500㎜ 700㎜ 1000㎜
品番 1608-1 1608-3 1608-5 1608-7 1608-10

※ノズルチップと反射板は含みませんので別途ご選択ください

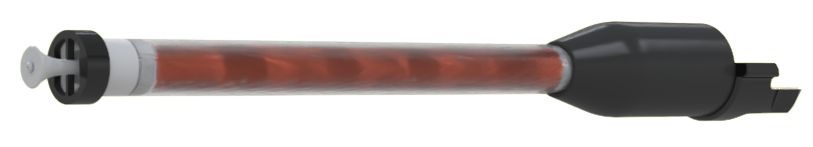

製品名 ロングマズル【ラウンド】
外観イメージ
仕様(長さ) 150㎜ 300㎜ 500㎜ 700㎜ 1000㎜
品番 1609-1 1609-3 1609-5 1609-7 1609-10

※ノズルチップと反射板は含みませんので別途ご選択ください

製品名 コニカルノズル
外観イメージ
仕様 SS S M L
有効パターン幅 70㎜ 90㎜ 120㎜ 150㎜
品番 1788-1 1788-2 1788-3 1788-4



製品名 アングルマズル
外観イメージ
仕様 45° 90°
品番 1610 1611

CASE STUDY
導入事例

高圧ガス容器の粉体塗装

No.445
2025年06月

ダウンロード

高圧ガス容器の粉体塗装

  • その他
使用塗料 :
粉体塗料
使用製品 :

デュアル電界方式静電粉体自動ガン ECDa(ECDa)

紹介文を読む

高圧ガスの充填やガス容器の再検査を行う同社。再検査後に溶剤による自動塗装を行ってきましたが、作業環境の悪化から作業効率および塗装環境の改善が急務となっていた。そこで、環境に優しい粉体塗装を導入し、塗装ラインを一新。塗色ごとにブースを設けることで色替えをなくし、作業効率を向上させると同時にブース外への塗料飛散を抑制することで作業環境を改善。独自設計のブースと高塗着ガンにより、生産性向上を実現した事例です。

概要へ戻る

金属製品の粉体塗装

No.443
2025年03月

ダウンロード

金属製品の粉体塗装

  • 金属部品

紹介文を読む

建築金物から工業製品までさまざまなワークに対して手吹き中心に塗装を行う同社は、将来的な人材不足への懸念から省人化を目的に手吹きブースを改修して自動静電塗装システムを導入。2人で行っていた塗装作業は1人で対応可能となり、人手を要する他工程に人員を割り振ることができました。省人化の実現により、減員があっても生産性を維持し、客先の要望に応える体制を構築した事例です。

概要へ戻る

金属製品の粉体塗装

No.440
2024年12月

ダウンロード

金属製品の粉体塗装

  • 金属部品

紹介文を読む

大型ワークから小物製品まで様々な金属製品の塗装を行う同社は、受注量増加に伴い生産性向上が課題となっていました。今回設備の一新とガンを増設、塗装範囲を拡大し、全てのワークに適正な膜厚を均一に塗布できるようになり、さらに静電効果によって補正頻度が減少。常に2名で終日補正作業を行っていましたが、無補正の製品も増え生産性が向上しました。新規ブースの塗料回収能力と相まって、10~15%の塗料使用量削減が期待できる事例です。

概要へ戻る

DOCUMENTS
関連資料

製品カタログ

シリーズ共通製品カタログ

PDF(3.45 MB)
