粉体塗装機

デュアル電界方式粉体ハンドガン Ec’Corona-X

ECXm

  • 道路車両
  • 電気機械
  • 機械
  • 金属製品
  • 塗料使用量削減
  • 廃塗料・溶剤量削減
  • 塗膜品質向上
  • VOC排出削減
  • 生産性向上

高塗着効率と美粧仕上げを両立させた最軽量粉体静電ハンドガンです

FEATURE
特長

塗着効率向上

電圧DC-80kVでも同社従来機のDC-100kVに比べ塗着効率が最大約10%向上しました。

仕上がり性向上

高い帯電効率を保ちながら、フリーイオンの発生を抑え静電反発の少ない平滑な仕上がり面が得られます。

軽量設計

軽量化による優れたハンドリングで長時間作業での疲労が軽減します。

ノズルバリエーション

拡大非塗装物に合わせてフラットノズル(広・狭),ラウンドノズルの3タイプが選択可能です。

操作性向上

ガン本体にHVランプとスイッチを内蔵し、静電ONの確認と条件変更がガン元で行えます。

色替えやメンテナンス性の向上

塗料ジョイントがワンタッチで取り外せ、色替え時やメンテンス作業性が向上しました。

dualdenkai

SPEC
仕様

型式

AXR100DF
〈AXR200DF〉

AXR100ST
〈AXR200ST〉

AXR100FB
〈AXR200FB〉

ハンドガン型式 ECXm
ハンドガン荷電方式 デュアル電界方式

最高印加電圧

DC-80kV

吐出量

50~250g/min(塗料性状・粉体ホース仕様によって異なります)

ハンドガン質量 450g
静電コントローラ形式 BPS810m
入力電力 AC100V 50Hz/60Hz
消費電流 0.7A〈1.2A〉 1.0A〈1.5A〉 0.5A〈1.0A〉
最大消費風量 250L/min(ANR)〈500L/min(ANR)〉
エア接続口径 φ10mm(L型ワンタッチ継手)

入力エア圧力

0.5MPa~0.6MPa(推奨静止圧0.5MPa)

塗料タンク・容量

部分流動タイプ

(塗料メーカーの塗料箱
15kg 1箱設置可能)

撹拌ホッパタイプ35L

(有効投入量15kg)

流動タイプ60L

(有効投入量15kg)

ユニット寸法(W×D×H) 550×788×1115mm 666×890×1120mm 550×788×1115mm
ユニット質量 50kg〈58kg〉 65kg〈73kg〉 50kg〈58kg〉

〈 〉内は2丁仕様 ※ユニットにノズル・ホース類は付属しておりません。仕様に合わせ別手配となります。

CASE STUDY
導入事例

各種高圧ガス容器の法令点検、再塗装を行う会社。今回、設備の老朽化や吹きロスによるコスト増加などにより、同一ラインで各種容器を塗装する粉体塗装システムを新しく構築しました。その結果、塗着効率向上や塗料粉回収によるコスト削減、生産スピード向上などを実現した事例をご紹介します。

概要へ戻る

農機具部品の粉体塗装

No.393
2019年10月

ダウンロード

農機具部品の粉体塗装

  • 農業機械

紹介文を読む

農機用アタッチメントの製造・販売を行うメーカー。自動化の推進と生産効率向上を目的にシステムを導入。デュアル電界方式の自動ガン採用により、高塗着効率と塗膜品質の安定を実現し、当初の目的も達成しました。またライン構成は限られたスペースに効率的かつコンパクトに設計されています。

概要へ戻る

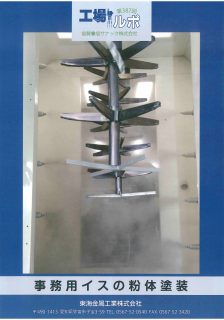

事務用イスの粉体塗装

No.387
2019年04月

ダウンロード

事務用イスの粉体塗装

  • 金属/金属部品

紹介文を読む

イス1脚から受注生産する、多品種少量短納期のモノづくりを実践する家具メーカー。デュアル電界方式の粉体自動ガン導入により、膜厚を確保しながら平滑な仕上がりを得られるため、塗膜品質が向上しました。さらに、メンテナンス負担が軽減し作業効率がアップしたなどのメリットが得られた事例です。

概要へ戻る
