製品情報
特長
高微粒化性能
エア経路を可能な限り拡大したことで、ガン内部の圧力損失が低減でき、低いエア圧でも高い微粒化塗装が容易にできます。
高塗膜品質
用途に合わせて、新開発されたエアキャップと新型ノズルとの組合せにより、均一且つ微粒化に優れた高い塗膜品質が得られます。
優れた操作性
世界最軽量設計(質量540g)とガングリップに上に重心を設定したことで、バランス性に優れ長時間の作業でも疲労感が軽減しています。
高い安全性
ガンボディにＨＶインジケータを内蔵したことで、塗装作業中でも静電印加状態が容易に目視できます。
容易なメンテナンス性
主要部品のアッセンブル化による部品点数の削減と共に、一般的な工具のみで容易に部品交換ができます。
仕様

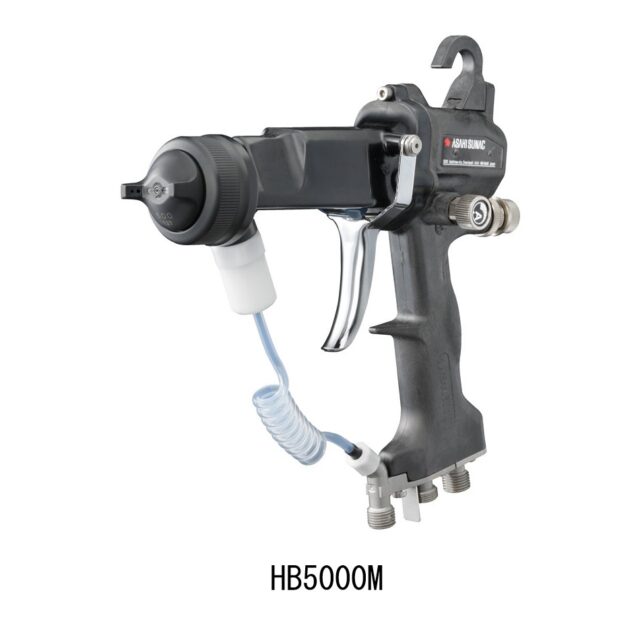

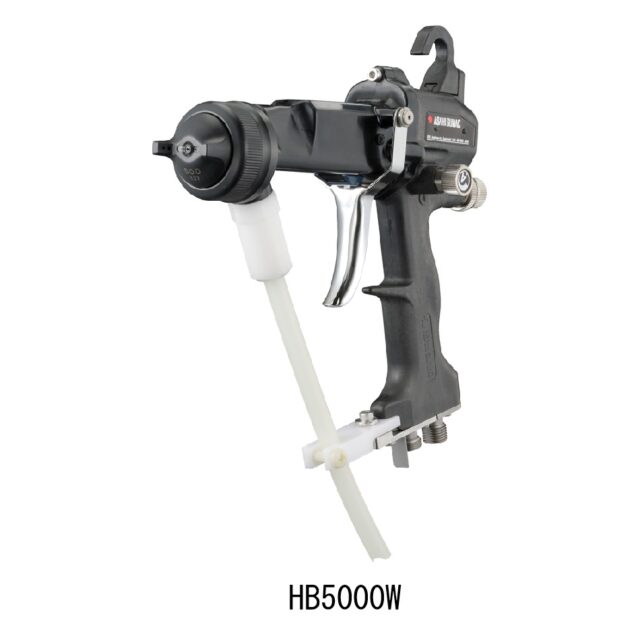

| 型式 | HB5000S | HB5000M | HB5000W |
|---|---|---|---|
| 最高液圧力 | 0.6MPa | ||
| 最高エア圧力 | 0.6MPa | ||
| 最高印加電圧 | DC-60kV | ||
| 寸法（L×W×H） | 212×60×230 mm | ||
| 質量 | 540g(ノズル・エアキャップ含む) | ||
| エアキャップ | HN400,HN600,HN800 から選択してください（別売） | ||
| 塗料出入口 | IN G1/4 | ||
| エア出入口 | IN G1/4 | ||
| 静電コントローラ | BPS130, BPS1600 （別売） | ||
| 構造･特徴 | 溶剤ソリッド･ クリア塗料用 |
溶剤メタリック 塗料用 |
水性塗料用 塗料経路絶縁方式 |
| 付属品 | 塗料ホース5m仕様 塗料ホース10m仕様 |
||
注）エアキャップ・静電コントローラは別途ご購入ください。
BPS115をお使いのお客様は別途、接続ケーブルをご購入いただくことでそのままご使用できます。
導入事例
No.439
2024年11月
建築金物の静電塗装
- 使用塗料 ：
- 液体塗料
紹介文を読む
建築金物の製造・施工を行う同社。生産工程でネックとなっていた塗装を内製化し、下塗りに手拭き塗装、上塗りに自動システムを導入しました。1年後、上塗りのシステムが生産性向上と塗装品質の安定に貢献したことから、下塗りにも同じ塗装システムを導入。1ハンガーあたりのワーク密度を上げることができ、生産性が1.5倍に向上したにもかかわらず、塗料使用量は10％削減しました。更に自動化により省人化と基準膜厚を100％確保できた事例です。
概要へ戻る
No.437
2024年09月
金属焼き付け塗装パネル「ミューウォール」の静電塗装
- 使用塗料 ：
- 液体塗料
紹介文を読む
金属焼き付け塗装パネル「ミューウォール」の製造・販売を行う同社は、夏場の猛暑下での塗装ムラによる生産性の影響を解決するため自動機を導入しました。設備配置を見直して設置スペースを確保するとともに、手吹き塗装時にはレシプロが移動することで手吹きスペースも確保。自動化によってムラのない安定した品質を得ることができ、レシプロの前後進によりワーク形状に合わせた塗装を効率よく行うことで塗料使用量を10％削減した事例です。
概要へ戻る
No.436
2024年08月
鋼製家具の静電塗装
- 使用塗料 ：
- 液体塗料
紹介文を読む
教育・公共・民間と幅広い分野の施設で使用されるイスや机などの鋼製家具への溶剤塗装を行う同社。品質のバラツキと人手不足の問題を解決するため、職人による手吹きで行っていた溶剤塗装ラインに自動塗装システムを導入しました。自動化とガンの優れた塗着効率により品質が安定し、塗装不良が解消。また、常時2～3名で対応していた塗装作業が１名となり、人手不足の他工程に人員を回すことで人手不足解消と生産性向上が実現した事例です。
概要へ戻る
