二液塗装機

CNC多液塗装機 ACW4000EXシリーズ

ACW4000EXシリーズ

  • 建築資材
  • 道路車両
  • 電気機械
  • 機械
  • 金属製品
  • 木工製品
  • 廃塗料・溶剤量削減
  • 色替時間短縮
  • 塗膜品質向上
  • VOC排出削減
  • 生産性向上

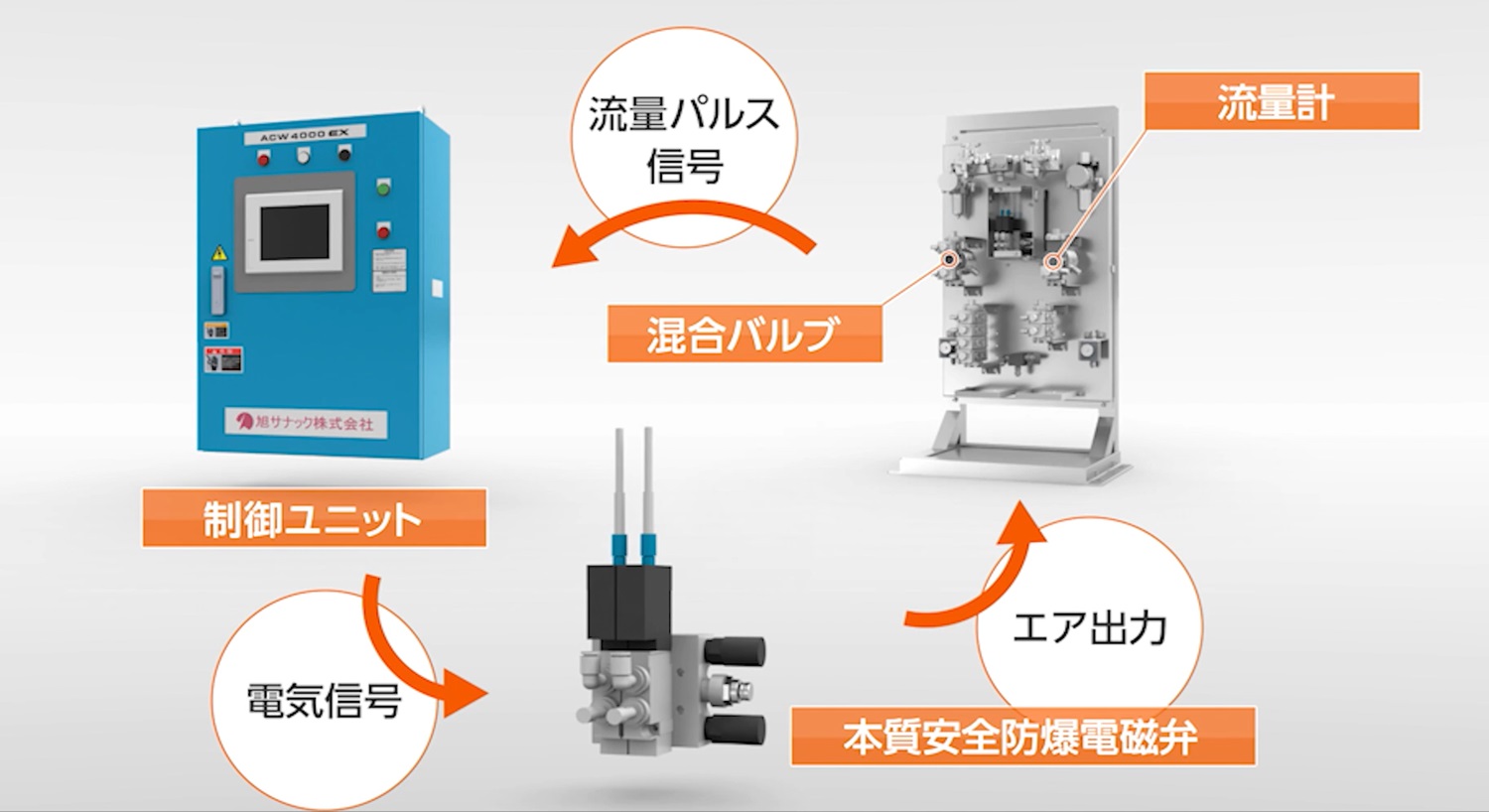

コンピュータ制御により、高混合比精度を実現した多色用二液塗装機です

FEATURE
特長

高い混合精度

独自特許技術により多ガン使用時の流量変化にも誤差±5%以下の高混合精度を実現します。 二液混合部には当社独自の「ミキシングホース」「パワーミキサ」により均一で高い分散混合を実現します。

優れた洗浄性

シンプルを極めた「ミキシングホース(特許出願中)」と洗浄性の高い「パワーミキサ(国際特許出願中)」により、ゴミ・ブツ不良を大幅低減します。

多色種塗料対応

色替えバルブを標準装備し、多種・多色塗料の色替え(最大21色)にフレキシブルに対応します。混合能力の高い「パワーミキサ」の採用、多種洗浄剤により水性二液混合も可能。

生産管理機能充実

ポットライフ(可使時間)管理機能や各種異常検知の他に、塗料使用量や生産実績管理データも記憶できます。通信機能(オプション)により工程管理の向上に貢献します。

多彩なバリエーション

ブース内外への床設置標準タイプの他に壁掛けタイプ、小型軽量を要求されるロボットマウントタイプなど設置方法や場所に柔軟な対応ができます。

SPEC
仕様

型式 ACW4000EXシリーズ
色対応数 3色,5色,7色(主剤最大21色,硬化剤最大21種,希釈剤最大21種)
混合比率 1:5~30:1 (3液仕様1:5:30~29:1:1)
混合精度 ±5%以内
塗料粘度 20mPa・S~300mPa・S 20mPa・S~3,000mPa・S
対応吐出量 50~1,000mL/min 200~2,000mL/min
最高耐液圧 1.5MPa 25MPa
寸法

制御ユニット:W550×H800×D300mm

混合ユニット:W534×H920×D293mm(低圧) W790×H1,100×D320(高圧)※

重量

制御ユニット:80kg

混合ユニット:40kg(低圧) 60kg(高圧) ※  ※バルブ数によって異なります。

混合ユニット防爆種別 本質安全防爆仕様(国内労検認定品構成)
供給電源電圧 AC100V~240V
消費電力 50W
接液部材質 ステンレス,テフロン,ポリアセタール樹脂,タングステンカーバイト
主な適応材料 二液ウレタン,二液エポキシ塗料,水性二液ウレタン塗料
備考 低圧用 高圧用

CASE STUDY
導入事例

塗装専業メーカーである同社が扱う被塗物の種類は多く、素材もスチール・アルミニウム・マグネシウムと多彩です。スマートレシプロと遠隔操作が可能なタブレット端末の導入により、小ロット多品種への対応、色替時間短縮、塗料削減といったメリットを確保し、塗装効率と生産効率向上を実現しました。

概要へ戻る

大型建設機械部品の二液塗装

No.383
2018年12月

ダウンロード

大型建設機械部品の二液塗装

  • 建設機械

紹介文を読む

大型建機部品の電着塗装,中塗り塗装,上塗り塗装,艤装を行う塗装専業メーカー。高い混合精度を実現する多液塗装機と、高微粒化性能,高塗着効率を実現するハンドガンを導入しました。生産効率の向上,コスト削減,環境負荷低減に加え、同社が掲げる高品質塗装の提供に一役買った事例です。

概要へ戻る

建設機械用燃料タンクの塗装

No.378
2018年06月

ダウンロード

建設機械用燃料タンクの塗装

  • 建設機械

紹介文を読む

パワーショベルやブルドーザーの燃料・作動油タンクをメーンに多種多様な製品を製造しているメーカー。システムの老朽化や使用塗料変更により新システムを導入しました。均一な混合や高い塗着効率によって塗膜品質が向上し、操作性の向上や生産管理の簡便化まで達成された事例です。
