液体自動ガン

高速回転霧化静電自動ガン サンベル ESA120

ESA120

  • 塗装専業
  • 鉄道/鉄道部品
  • 産業機械
  • 住宅設備
  • 電気機器
  • 塗料使用量削減
  • 生産性向上
  • 省人/自動化

汚れの付着を防止する独自のシュラウド形状を採用したレシプロ用の回転霧化静電自動ガン

FEATURE
特長

高い仕上がり

 均一な粒子分布のスプレイパターンが得られるエアキャップとベルカップの遠心力による高い微粒化により、

 メタリック塗装でも高品質な塗膜が得られます。

環境にやさしい

 新型ベルカップは、乱流の少ないエアの流れにより高い塗着効率が得られ、

 塗料使用量の削減と塗装ラインの環境改善に貢献します。

使いやすさの追求

 構成部品点数を大幅に削減(従来機比:約50%)したことにより、メンテナンス性が向上しました。

汚れ防止構造

 厳しい塗装環境においても、汚れの付着を防止する独自のシュラウド形状と、連続稼働時にもタクト間にベルカップを

 自動洗浄することで、ガンからのブツ飛びやゴミ不良を防止します。

高い安全性

 新開発の静電コントローラにより、電圧・電流を高精度で監視することができます。

 また、ガン内部に小型高電圧発生器を内蔵することで、高い安全性を確立しました。



SPEC
仕様

品名
サンベル
型式 ESA120
最高液圧力 1.0MPa
最高エア圧力 0.7MPa
最高印加電圧 DC-80kV
寸法(φ×L) φ102×310mm
質量 3,200g
エアキャップセット BAC70シリーズ, BAC60 から選択してください (別売)
ベアリングエア消費量 100L/min(ANR) at0.5MPa
タービン

BAC70(メタリックベース用)装着時 回転数30,000rpm以下

BAC60(ソリッド・クリア用)装着時 回転数40,000rpm以下

最大エア消費量 500L/min(ANR)

最大シェーピングエア消費量 (エアキャップセットの仕様をご参照ください)
静電コントローラ BPS300 (別売)
回転コントローラ TTC200 (別売)
構造・特徴

溶剤メタリック塗料用

レシプロ搭載用(ストレートボディ)

シングルシェープ仕様

バルブレス仕様

注)エアキャップセット・静電コントローラ・回転コントローラは別途ご購入ください。

CASE STUDY
導入事例

フォークリフトエンジンフードの静電塗装

No.425
2023年08月

ダウンロード

フォークリフトエンジンフードの静電塗装

  • 金属部品

紹介文を読む

主に自動車部品の塗装を行う同社は、塗装システムの老朽化とベル静電ガンの重さでレシプロ制御が不安定であったことから、塗装品質の安定化を図るために新規システムを導入。その結果、ベル塗装時に常時行っていた補正作業はゼロになりました。更に作業者がブース内に介在しなくなったことで、ゴミやホコリによる不良が大幅に軽減され、20%あった不良率が10%以下へと改善。高い塗着効率と優れた微粒化を両立する各自動ガンの相乗効果により塗料使用量は10%削減し、生産性も向上した事例です。

概要へ戻る

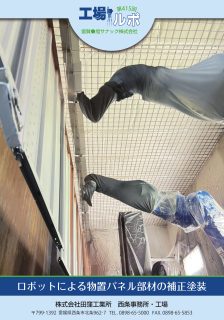

同社は手吹きによる補正塗装を行っており、塗装ムラ等の不良が発生していた為、不良率削減と省人化を目的にロボットを導入。前補正での塗装ロボットによる正確かつ安定した塗装と美粧仕上げ、次工程の高塗着効率を誇るガンとの相乗効果により塗膜品質は格段に向上。一日の不良発生数は40%低減、塗り直し時間とコストが大幅に削減されました。加えて塗料使用量及び廃棄塗料は10%削減されました。

概要へ戻る

塗装専業メーカーである同社が扱う被塗物の種類は多く、素材もスチール・アルミニウム・マグネシウムと多彩です。スマートレシプロと遠隔操作が可能なタブレット端末の導入により、小ロット多品種への対応、色替時間短縮、塗料削減といったメリットを確保し、塗装効率と生産効率向上を実現しました。

概要へ戻る
