型式 |
AXR100DF 〈AXR200DF〉 |
AXR100ST |
AXR100FB |
|---|---|---|---|
| ハンドガン型式 | ECXm | ||
| ハンドガン荷電方式 | デュアル電界方式 | ||
|
最高印加電圧 |
DC-80kV |
||
| 吐出量 |
50~250g/min（塗料性状・粉体ホース仕様によって異なります） |
||
| ハンドガン質量 | 450g | ||
| 静電コントローラ形式 | BPS810m | ||
| 入力電力 | AC100V 50Hz/60Hz | ||
| 消費電流 | 0.7A〈1.2A〉 | 1.0A〈1.5A〉 | 0.5A〈1.0A〉 |
| 最大消費風量 | 250L/min（ANR）〈500L/min（ANR）〉 | ||
| エア接続口径 | φ10mm（L型ワンタッチ継手） | ||
|
入力エア圧力 |
0.5MPa～0.6MPa（推奨静止圧0.5MPa） |
||
|
塗料タンク・容量 |
部分流動タイプ （塗料メーカーの塗料箱 |
撹拌ホッパタイプ35L （有効投入量15kg） |
流動タイプ60L （有効投入量15kg） |
| ユニット寸法（W×D×H） | 550×788×1115mm | 666×890×1120mm | 550×788×1115mm |
| ユニット質量 | 50kg〈58kg〉 | 65kg〈73kg〉 | 50kg〈58kg〉 |
PRODUCTS

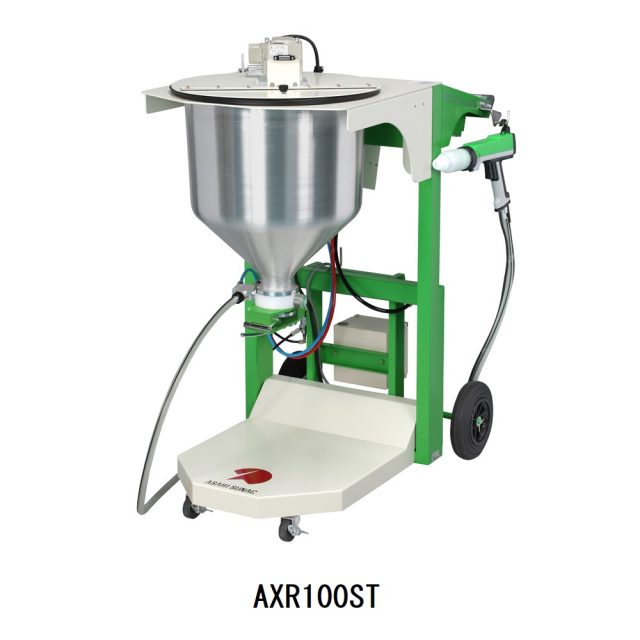

撹拌モータ方式の採用により、少量（最少200g）でも安定した塗装ができます。（AXR100ST）
購入した塗料を箱のまま塗料カートンにセットできるため、色替作業が容易にできます。（AXR100DF）
塗料撹拌力が高くメタリック塗料など比重の高い塗料の吐出性能に優れます。（AXR100FB）
静電コントローラは主要塗装パラメータ（ガン電圧，電流，エア流量，吐出量）が各々独立した表示により、視認性と操作性が大幅に向上できます。
ガン内蔵セレクトスイッチにより、ガン手元で吐出量の増減や3モードレシピ切替が操作できるため、作業性が大幅に向上できます。
〈 〉内は2丁仕様 ※ユニットにノズル・ホース類は付属しておりません。仕様に合わせ別手配となります。
